図解YAMAHA DX7s/DX7UD/DX7UFD 電池交換方法

作業前の確認はこちら(DX7s/IID/IIFD 電池交換トップページへ)。

作業開始

Step.1 バックアップを取りましょう。 小生は、シーケンサーソフトでMIDIシステムエクスクルーシブメッセージでとりました。
Cubase AI4とかSSW8とかもっているのですが、どうもシステムエクスクルーシブが
上手くとれず、フリーウエアのものをつかったのですが、たぶん僕の使い方が
間違っているだけで、なにつかってもできるはずです。

DX7s側のエクスクルーシブメッセージ送信は、DX7sの取り扱い説明書8-8ページ
をごらんになってください。小生はVoice 1-32, 33-64, Performanceしかバックアップをとりませんでした。小生の場合それで十分だったので。


Step. 2 さぁ、いよいよ解体です。

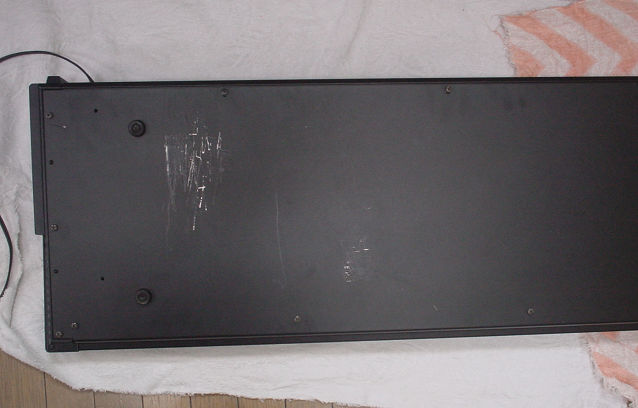

フローリングの床などで作業する場合、タオルなど敷いて、鍵盤に傷がつかないように
しましょう。底面を上にして静かに置きます。

さぁどのネジをはずす必要があるか?
答えは、ゴム足以外に底面についているネジ全部です。がんばってはずしてください。



Step. 3 裏蓋をはずします。


鉄板を前にずらすように外すと簡単に外れます。

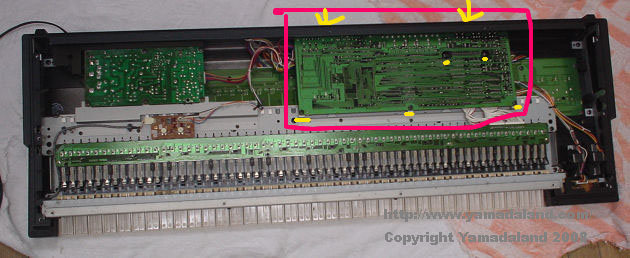

さて電池はどこかというと、上の写真の赤枠の基盤です。この基盤を外すためにまたネジを外します。
基板上のネジのほかに、カートリッジがとまっているネジ2つと、背面パネル側からとまっている
ネジ(確か2つ)も外す必要があります。


ネジを外すと、基盤上から背面にでているオーディオ、コントローラー、MIDIコネクタを背面からはずれる
ように少し前にずらして持ち上げます。簡単に外れますが、戻すときちょっと苦労するのでゆっくりと外して
感覚をよく覚えておきましょう。

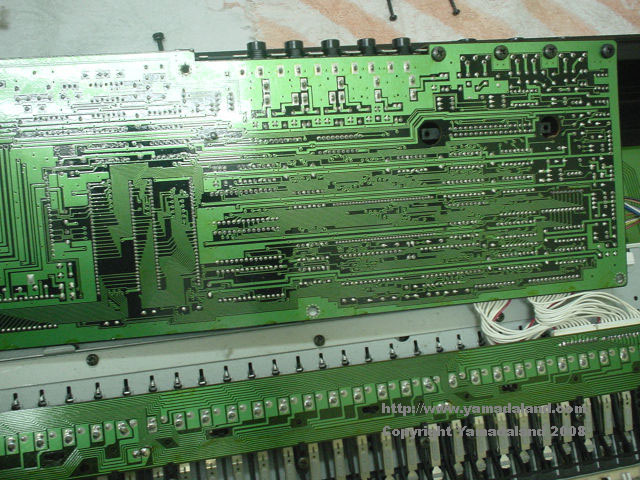

さぁ電池が見えてきました。いよいよ電池はずしです。
こちら(次ページ)をごらんください。
